Có Mấy Loại Mũi Soi Rãnh Slatwall? Mũi Lớn & Mũi Nhỏ

Mũi soi Slatwall lớn và nhỏ khác nhau chủ yếu ở biên dạng rãnh được gia công và quy cách nhôm T tương ứng. Với hai hệ RackVN đang triển khai, mỗi loại mũi được dùng để tạo rãnh phù hợp với một hệ nhôm cụ thể. Vì vậy, khi đặt mũi cho xưởng CNC, thông tin cần xác định trước là mẫu nhôm sẽ sử dụng. Bài viết dưới đây giúp bạn phân biệt hai loại mũi, hiểu giới hạn thay thế và chuẩn bị đúng thông tin trước khi đặt hàng.

Mũi soi rãnh Slatwall có mấy loại?

Trong hai hệ quy cách RackVN đang triển khai, mũi soi rãnh Slatwall được phân thành:

• Mũi soi loại nhỏ: dùng để gia công rãnh tương ứng với hệ nhôm T loại nhỏ.

• Mũi soi loại lớn: dùng để gia công rãnh tương ứng với hệ nhôm T loại lớn.

Cách gọi “lớn” và “nhỏ” giúp nhận diện hai hệ quy cách. Khi đối chiếu sản phẩm giữa các nhà cung cấp, bạn vẫn cần kiểm tra bản vẽ hoặc mẫu thực tế, vì chỉ tên gọi chưa đủ xác nhận khả năng lắp ghép.

Trong bài này, biên dạng hay profile được hiểu là hình dạng mặt cắt cùng các kích thước của rãnh hoặc thanh nhôm. Hai rãnh cùng có dạng chữ T vẫn có thể khác nhau ở bề rộng, chiều cao và các phần tiếp giáp.

Bạn có thể xem thêm bài mũi soi CNC Slatwall là gì nếu cần tìm hiểu kiến thức nền trước khi so sánh hai loại.

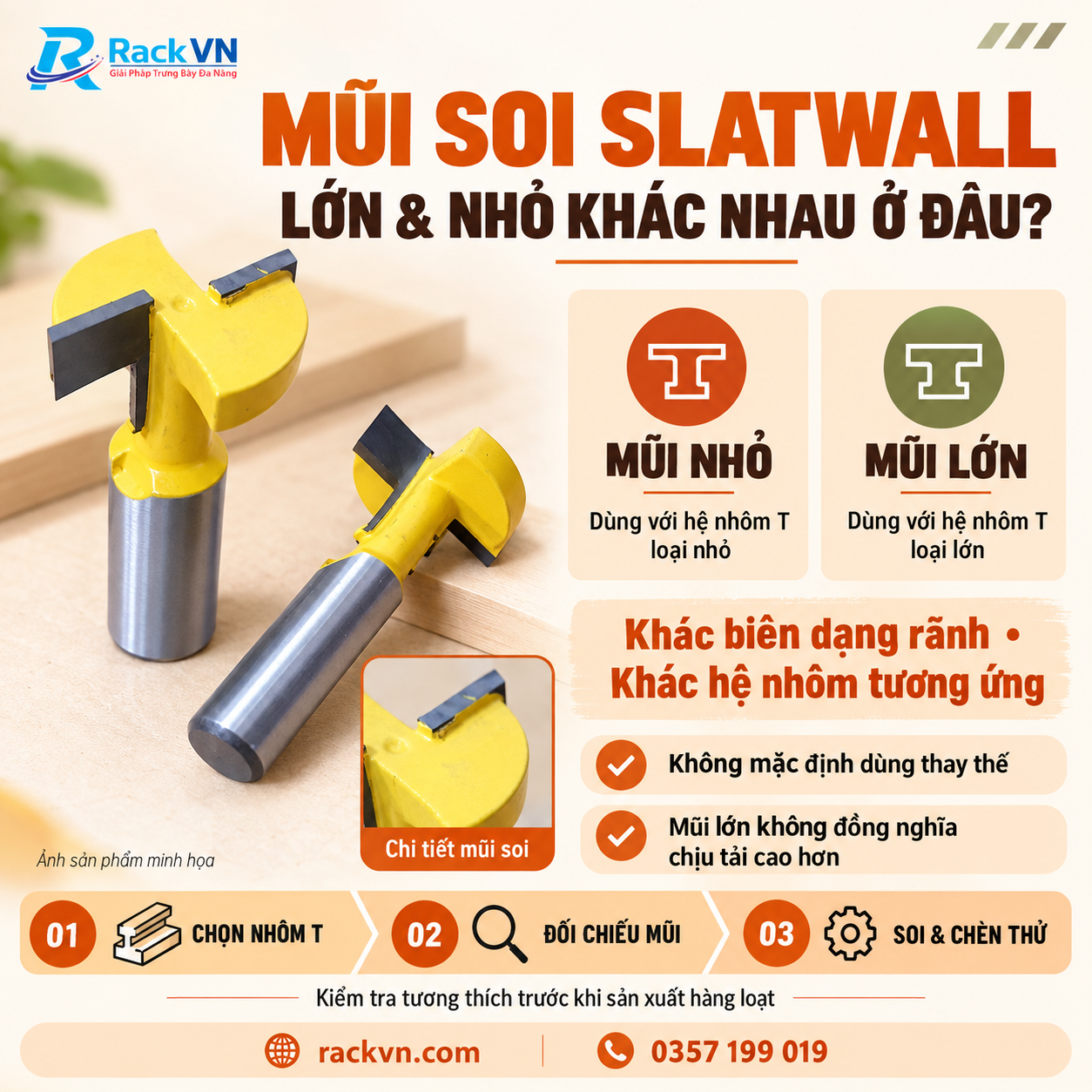

Các loại mũi soi rãnh slatwall tại RackVN

Mũi soi rãnh Slatwall loại nhỏ

Mũi soi Slatwall loại nhỏ được sử dụng để gia công rãnh chữ T tương ứng với cây nhôm T loại nhỏ trong hệ RackVN. Theo quy cách tham khảo của RackVN, biên dạng rãnh tương ứng có

Để xác định đúng hệ, cần đối chiếu toàn bộ bản vẽ rãnh với mặt cắt thanh nhôm dự kiến sử dụng. Một vài kích thước gần giống nhau chưa đủ khẳng định hai sản phẩm tương thích.

Nếu xưởng đang sử dụng nhôm T loại nhỏ, nên giữ mẫu nhôm hoặc bản vẽ đã được xác nhận để đối chiếu khi đặt thêm mũi, thay mũi hoặc bổ sung vật tư.

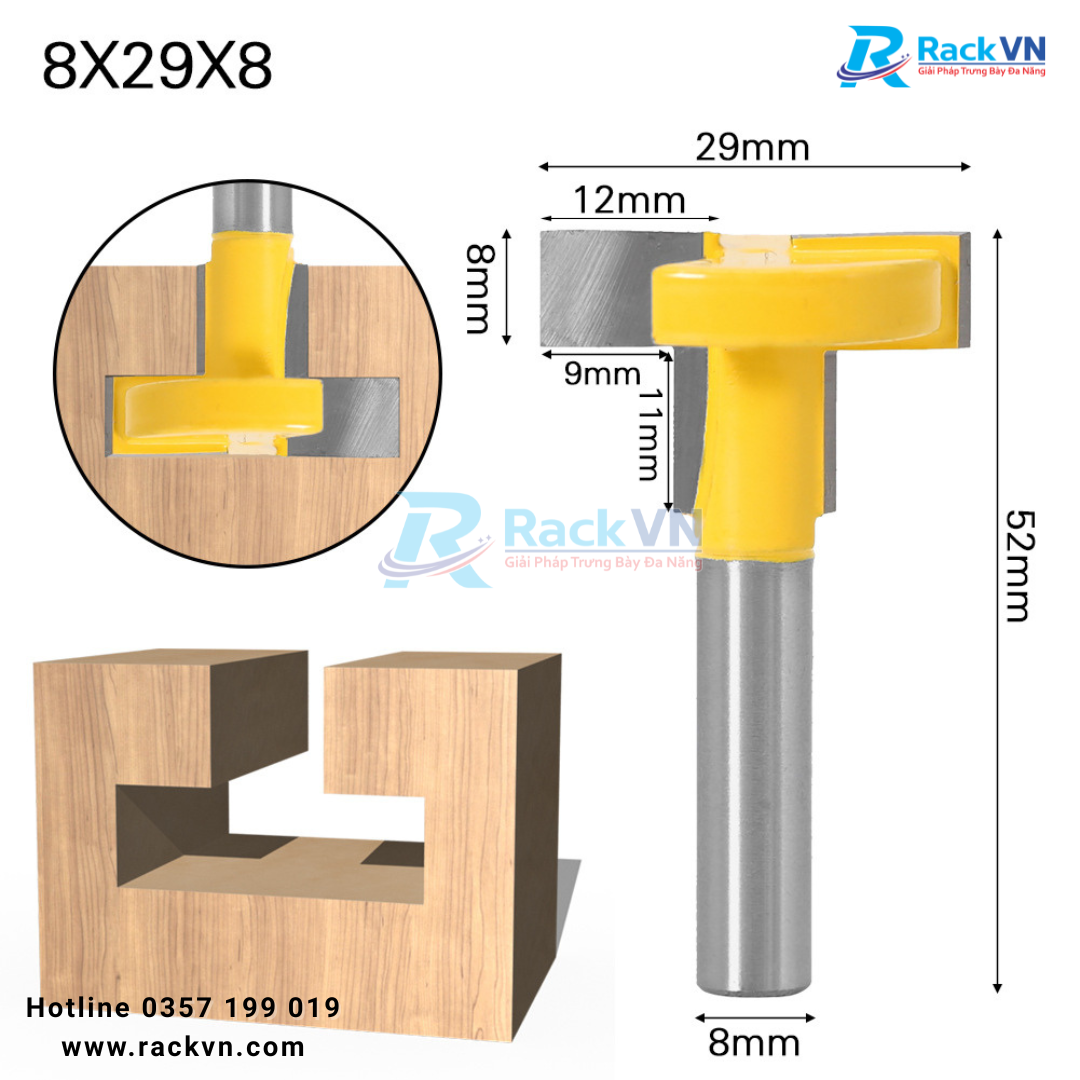

Hình minh họa kích thước tham khảo

Mũi soi rãnh Slatwall loại lớn

Mũi soi Slatwall loại lớn được sử dụng để gia công biên dạng rãnh tương ứng với cây nhôm T loại lớn.

Điểm nhận diện cần quan tâm là sự phù hợp giữa mũi soi, rãnh hoàn thiện và mặt cắt nhôm T của hệ lớn. Không nên xác định loại mũi chỉ bằng cách nhìn ảnh hoặc so sánh kích thước bên ngoài.

Khi đặt hàng, đơn vị cần đối chiếu quy cách cụ thể của hệ lớn với nhà cung cấp. Không lấy thông số của hệ nhỏ rồi tự tăng chiều rộng hoặc chiều sâu để thay cho bản vẽ tương ứng.

Tên gọi “mũi lớn” cũng không phải căn cứ để kết luận hệ kệ chịu tải cao hơn. Khả năng chịu tải cần được đánh giá trên hệ hoàn thiện, gồm tấm nền, thanh nhôm, phụ kiện và cách lắp đặt.

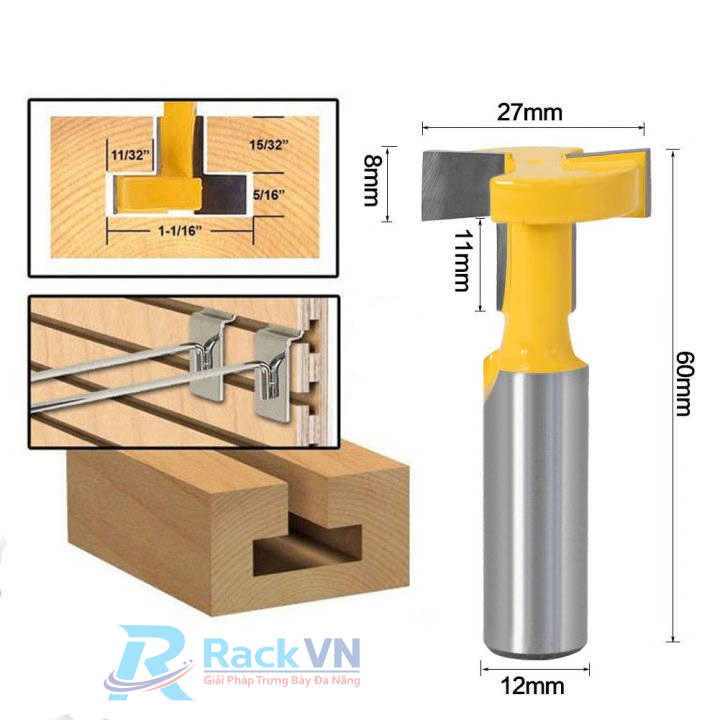

Hình minh họa tham khảo kích thước

Có thể dùng một loại mũi soi cho cả hai hệ nhôm T không?

Câu trả lời là KHÔNG. Với hai hệ rãnh khác nhau đang được đề cập, không nên dùng thay thế trực tiếp mũi lớn và mũi nhỏ. Mỗi loại cần được đối chiếu với rãnh và nhôm tương ứng.

Ví dụ, xưởng đã có mũi của hệ nhỏ nhưng chuyển sang đặt nhôm hệ lớn. Trong trường hợp này, cần kiểm tra lại bộ quy cách trước khi gia công. Việc cả hai thanh nhôm cùng được gọi là “nhôm T Slatwall” không có nghĩa chúng sử dụng chung một biên dạng rãnh.

Nếu mua vật tư từ nhiều nguồn, hãy cung cấp mẫu nhôm thực tế hoặc bản vẽ mặt cắt cho bên bán mũi. Có thể tham khảo sản phẩm thanh nhôm chữ T cài rãnh Slatwall, sau đó xác nhận quy cách phù hợp trước khi đặt đồng bộ.

Một lời khuyên từ RackVN là không nên mua mũi soi trước rồi mới tìm cây nhôm phù hợp. Với đơn vị lần đầu sản xuất Slatwall, chúng tôi khuyến nghị nên làm quy trình ngược lại.

Nên chọn mũi soi Slatwall loại nào?

Xưởng đã có sẵn nhôm T

Nên chuẩn bị:

• Ảnh chụp rõ mặt cắt đầu thanh nhôm.

• Kích thước thực tế hoặc bản vẽ quy cách đang sử dụng.

• Mã sản phẩm, thông tin nhà cung cấp nếu còn lưu.

• Mẫu nhôm để đối chiếu khi ảnh và số đo chưa đủ rõ.

Ảnh giúp nhận diện ban đầ,; mẫu thực tế hoặc bản vẽ đầy đủ giúp việc đối chiếu chính xác hơn. Tránh chỉ gửi ảnh chụp dọc thân thanh nhôm vì góc chụp này khó thể hiện mặt cắt.

Xưởng chưa chọn hệ nhôm

Hãy xác định mẫu nhôm dự kiến sử dụng trước, sau đó chọn mũi soi tương ứng. Trình tự phù hợp là:

Chọn nhôm T → đối chiếu biên dạng rãnh → xác nhận mũi soi → gia công mẫu → chèn thử nhôm → kiểm tra trước khi sản xuất hàng loạt.

Bước gia công mẫu giúp xưởng kiểm tra khả năng lắp ghép của bộ vật tư thực tế trước khi triển khai cả lô. Các tiêu chí rộng hơn như vật liệu tấm, máy và nhu cầu sản xuất được trình bày trong bài cách lựa chọn mũi soi CNC Slatwall phù hợp.

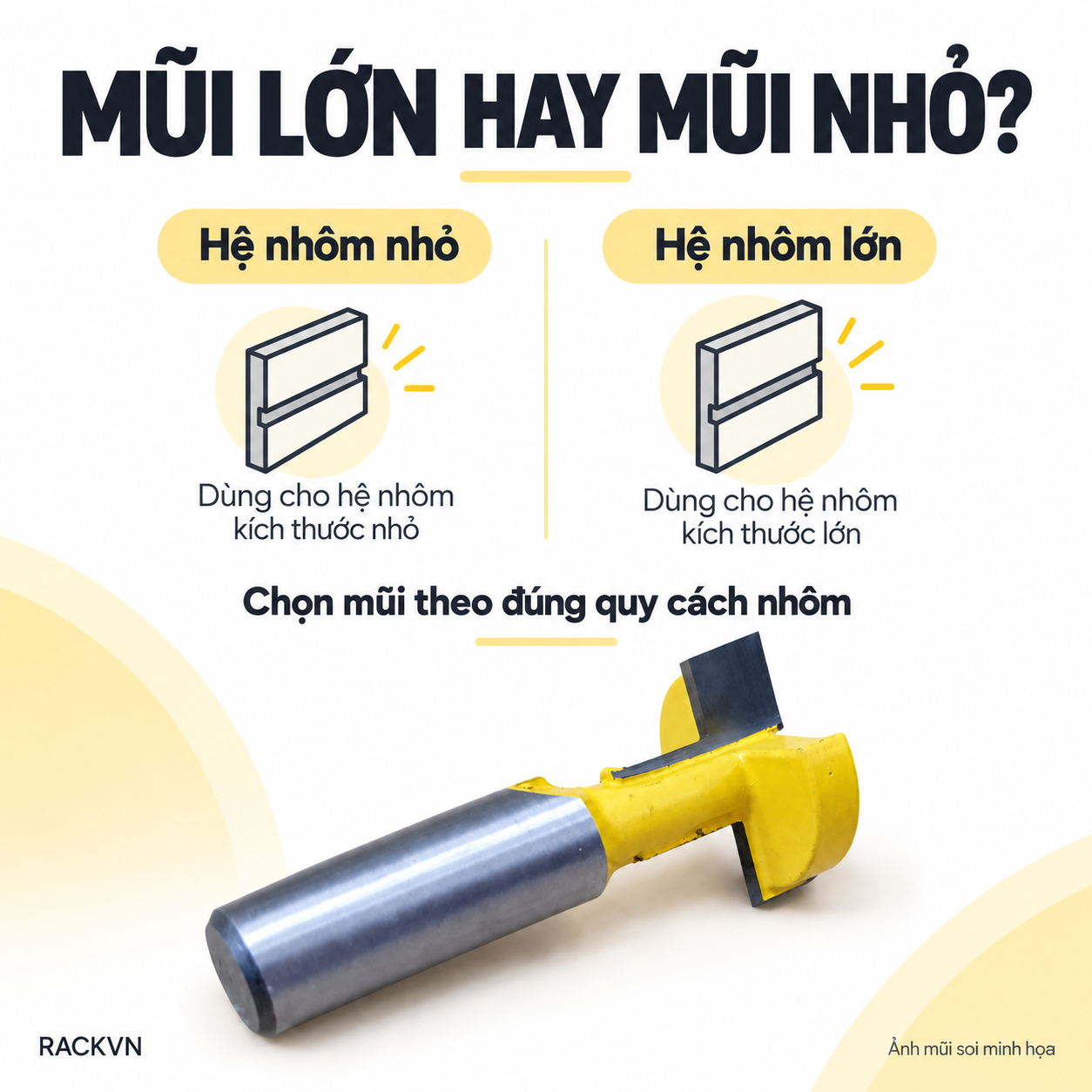

Nên chọn mũi soi lớn hay nhỏ?

Câu hỏi thường gặp

Mũi soi loại nhỏ có dùng được với mọi thanh nhôm nhỏ không?

Không thể xác nhận chỉ bằng tên gọi. Cần đối chiếu mặt cắt, kích thước và quy cách của thanh nhôm với rãnh được gia công bằng mũi đó.

Mũi soi lớn có tốt hơn mũi soi nhỏ không?

Không thể đánh giá chất lượng chỉ từ tên gọi lớn hoặc nhỏ. Hai loại phục vụ hai hệ quy cách, lựa chọn phù hợp là loại tạo đúng rãnh cho nhôm T mà xưởng sử dụng.

Đổi nhà cung cấp nhôm có cần kiểm tra lại mũi soi không?

Có. Cần đối chiếu mẫu nhôm mới với quy cách rãnh hiện tại, kể cả khi sản phẩm có cùng tên gọi. Chỉ tiếp tục sử dụng mũi cũ sau khi đã xác nhận tương thích và kiểm tra mẫu gia công.

RackVN tư vấn mũi soi và nhôm T Slatwall đồng bộ

RackVN triển khai giải pháp theo hướng đồng bộ vật tư cho các đơn vị muốn tự sản xuất Slatwall. Bao gồm mũi soi, cây nhôm tương ứng, tấm rãnh và phụ kiện cài tương ứng giúp đồng bộ hệ thống trưng bày.

Cung cấp hai hệ mũi soi lớn và nhỏ cùng nhôm T tương ứng nhằm mục tiêu là phục vụ xưởng CNC, xưởng nội thất, đơn vị thi công hay cửa hàng bán lẻ/showroom trong việc chủ động triển khai sản xuất.

Khi liên hệ, bạn có thể gửi ảnh mặt cắt nhôm, bản vẽ hoặc mẫu đang dùng để RackVN hỗ trợ đối chiếu. Với đơn vị bắt đầu triển khai, việc xác định đồng bộ mũi soi và nhôm T ngay từ đầu giúp hạn chế đặt nhầm hệ vật tư.
