Soi rãnh Slatwall bằng CNC giúp xưởng lặp lại vị trí gia công trên nhiều tấm. Tuy nhiên, dùng cùng một máy và một file chưa đủ để các đường rãnh nối thẳng khi lắp lên vách. Kết quả còn phụ thuộc vào mép chuẩn, gốc gia công, cách giữ phôi và cao độ lắp đặt. Với hai loại mũi soi Slatwall RackVN đang cung cấp, xưởng sử dụng trên máy CNC, không lắp vào máy soi cầm tay. Khi cần ghép nhiều tấm, nên thống nhất chuẩn gia công và ghép thử tại xưởng trước khi chuyển ra công trình.

Soi rãnh Slatwall bằng CNC hay máy cầm tay

Nếu đang mua mũi soi Slatwall của RackVN để tự làm tấm, phương án phù hợp là gia công bằng CNC với thiết bị và bộ gá tương thích. Không nên suy luận rằng mũi lắp vừa đầu kẹp thì có thể dùng trên máy cầm tay.

Đối với một bộ máy và dao khác, khả năng sử dụng phải theo chỉ định của nhà sản xuất. Khuyến nghị dành cho hai loại mũi RackVN không thay thế thông số của mọi dụng cụ soi rãnh trên thị trường.

Lợi thế của CNC trong công việc này là kiểm soát đường chạy dao theo bản vẽ và lặp lại bố trí rãnh giữa các tấm. Nhưng CNC cũng có thể lặp lại một thiết lập sai trên cả lô. Vì vậy, cần kiểm tra mẫu ghép thay vì chỉ quan sát một tấm riêng lẻ.

Trước khi chốt vật tư, xưởng cần xác nhận mũi tạo được đúng rãnh cho mẫu nhôm sẽ dùng. Phần đối chiếu này được trình bày trong bài cách chọn mũi soi phù hợp với nhôm T Slatwall.

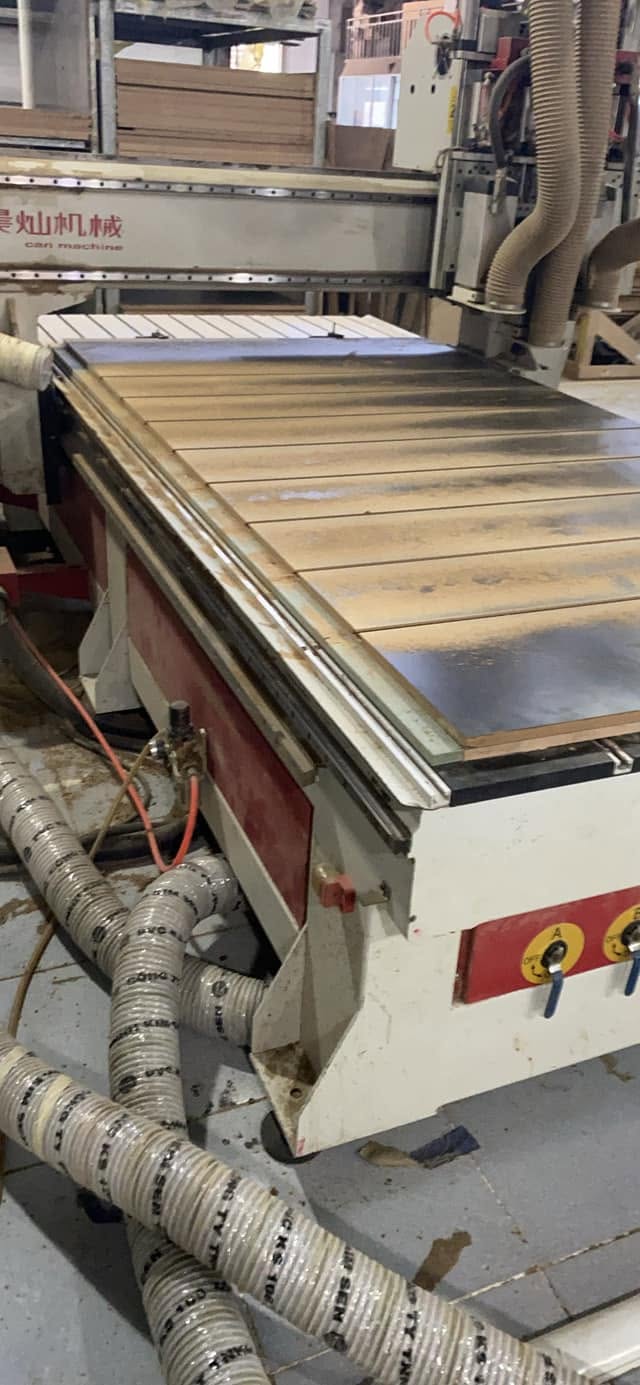

Soi rãnh Slatwall bằng CNC

Vì sao rãnh đều nhưng ghép hai tấm vẫn bị lệch

Khoảng cách giữa các rãnh chỉ cho biết các hàng được chia như thế nào trên một tấm. Muốn ghép hai tấm cạnh nhau, các rãnh tương ứng còn phải có cùng vị trí so với mép chuẩn và cùng cao độ khi lắp.

Chẳng hạn, hai tấm có cùng bước rãnh nhưng khoảng cách từ mép trên đến rãnh đầu tiên khác nhau. Khi đặt mép trên ngang nhau, toàn bộ hàng rãnh có thể lệch một khoảng tương ứng. Đây là vấn đề vị trí gia công, dù khoảng cách giữa các hàng trên từng tấm vẫn đều.

Nếu rãnh phía trên khớp nhưng càng xuống dưới càng lệch, cần kiểm tra bước rãnh, hướng đặt tấm và độ vuông của phôi. Còn nếu ghép thử tại xưởng đã khớp nhưng ra công trình mới lệch, nên kiểm tra cao độ và cách căn tấm trước khi kết luận phải gia công lại.

Việc chọn bước rãnh để bố trí hàng hóa là một quyết định riêng. Xưởng có thể tham khảo khoảng cách rãnh Slatwall theo từng ngành hàng, sau đó chốt thông số này trên bản vẽ toàn bộ vách.

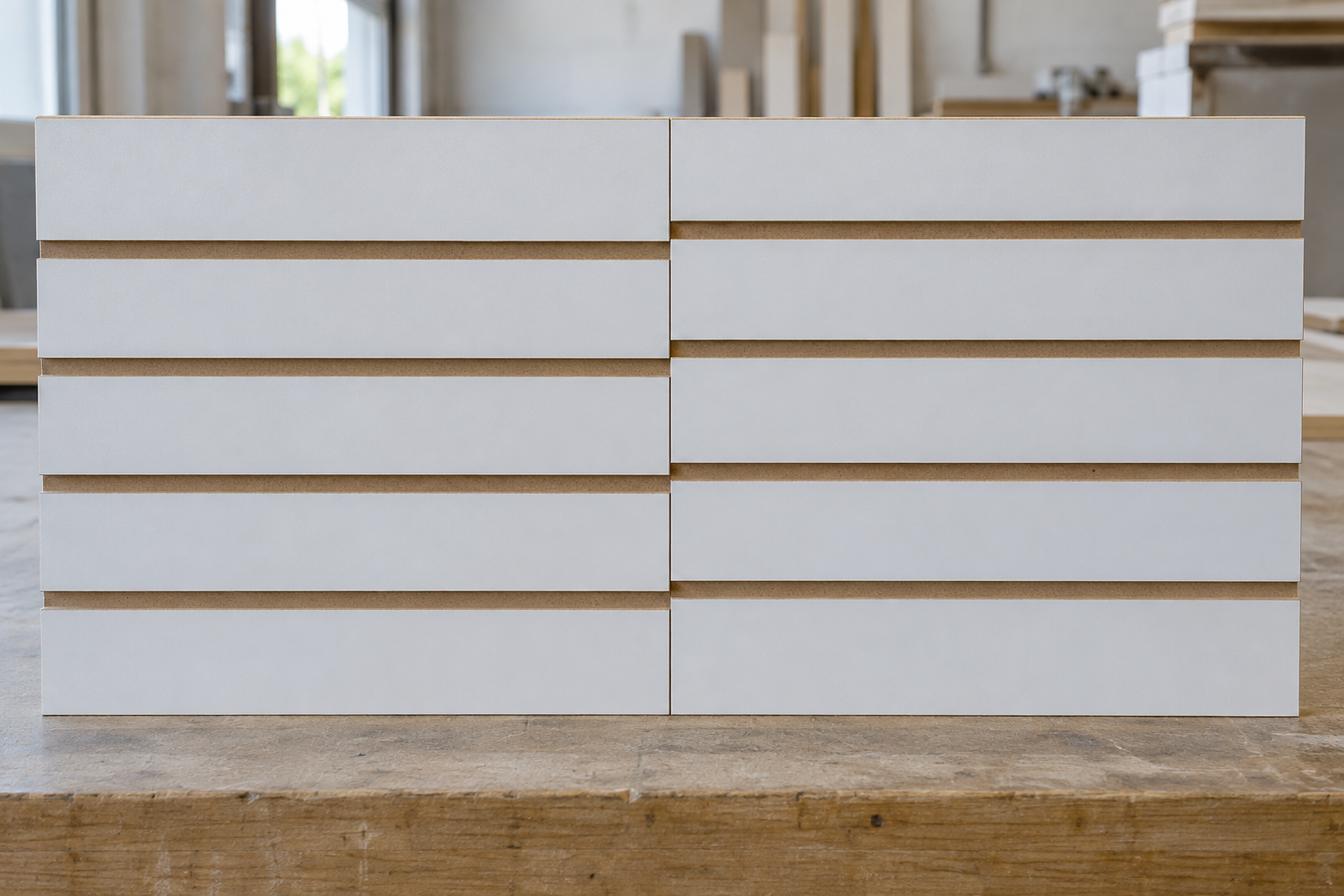

Lý do rãnh đều nhưng ghép hai tấm vẫn bị lệch

Cách giữ vị trí rãnh đồng nhất khi gia công CNC

Thống nhất mép chuẩn và chiều lắp của từng tấm

Bản vẽ cần thể hiện vị trí các tấm trên vách, chiều lắp và khoảng cách từ mép chuẩn đến rãnh đầu tiên. Với nhóm tấm giống nhau ghép cạnh nhau, các thông số này phải thống nhất. Với tấm có kích thước khác nhau, cần tính vị trí rãnh theo cao độ chung của vách.

Nên đánh dấu mặt trước, chiều trên dưới và số thứ tự tấm ở vị trí không ảnh hưởng bề mặt hoàn thiện. Đừng mặc định có thể đảo đầu tấm khi lắp, bởi khoảng cách rãnh đến hai mép đối diện chưa chắc bằng nhau.

Mép dùng làm chuẩn cần được kiểm tra độ thẳng và độ vuông. Nếu phôi chưa được cắt chính xác, việc tỳ sát vào cữ vẫn có thể đưa sai lệch của mép phôi vào quá trình gia công.

Xác lập gốc gia công đúng với vị trí phôi

Gốc gia công là điểm tham chiếu để chương trình xác định vị trí đường cắt trên phôi. Điểm này phải phù hợp với cách đặt tấm thực tế và quy ước trong file gia công.

Xưởng có thể dùng cữ để đưa các tấm cùng quy cách về một vị trí lặp lại. Nếu chuyển phôi sang vị trí khác trên bàn máy, cần xác lập lại gốc hoặc hệ tọa độ làm việc phù hợp. Đặt phôi khác vị trí không mặc nhiên gây sai; sai lệch xuất hiện khi vị trí phôi và hệ tọa độ không được đối chiếu đúng.

Người vận hành cũng cần kiểm tra chuẩn chiều sâu theo thiết lập của chương trình. Chuẩn vị trí trên mặt tấm và chuẩn chiều sâu là hai việc liên quan nhưng không thay thế nhau.

Phân biệt định vị phôi với giữ chặt phôi

Cữ chặn giúp xác định vị trí đặt tấm; kẹp hoặc hệ hút chân không giúp giữ tấm ổn định khi gia công. Có cữ định vị chưa có nghĩa phôi đã được giữ đủ chắc trong suốt đường chạy dao.

Không có số lượng điểm kẹp chung cho mọi bàn CNC và mọi khổ tấm. Cách bố trí phải phù hợp với thiết bị, kích thước phôi, phương án gia công và không cản đường dao. Trước mỗi lượt chạy, cần làm sạch vùng tiếp xúc, kiểm tra phôi tỳ đúng chuẩn và được giữ ổn định.

Kiểm tra mẫu ghép trước khi chạy cả lô

Với công trình cần nhiều tấm nối tiếp, nên gia công thử ít nhất một cặp tấm ghép cạnh nhau theo đúng phương án dự kiến. Đặt chúng trên mặt phẳng kiểm tra, đúng chiều và đúng thứ tự, rồi đối chiếu rãnh ở nhiều vị trí trên chiều cao tấm.

Nếu chỉ kiểm tra một hàng rãnh, xưởng có thể bỏ sót sai lệch tăng dần ở các hàng còn lại. Sau khi mẫu ghép đạt yêu cầu, lưu bản vẽ, cách lấy chuẩn và mẫu đối chiếu để kiểm soát những tấm tiếp theo.

Rãnh thẳng hàng cũng chưa xác nhận nhôm đã lắp vừa. Hai tiêu chí cần kiểm tra riêng; phần lắp khớp được giải thích trong bài kích thước rãnh Slatwall thế nào để nhôm T cài vừa.

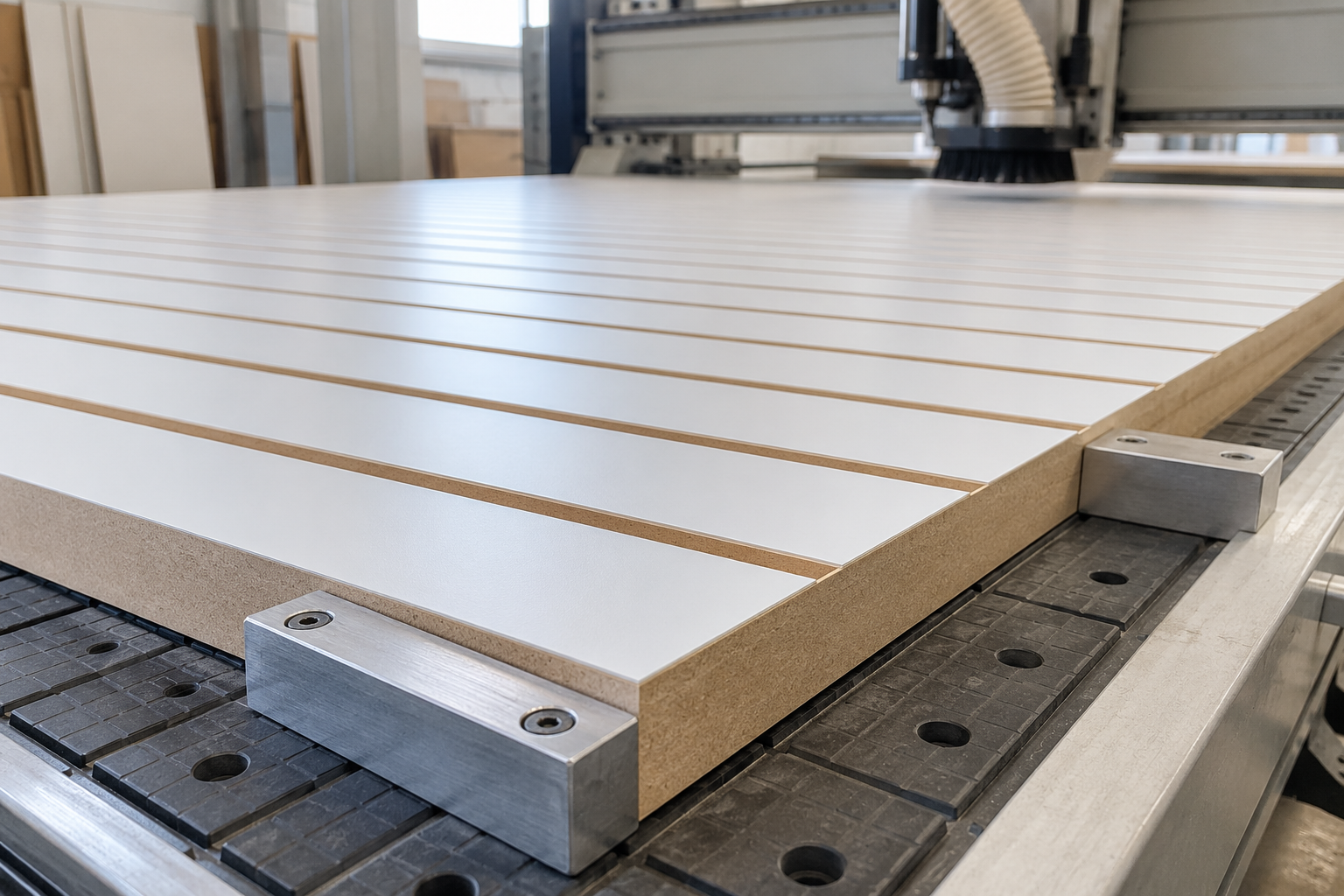

Cách giữ vị trí rãnh đồng nhất khi gia công CNC

Cách căn rãnh Slatwall thẳng hàng tại công trình

Khi lắp vách, nên thiết lập một đường cao độ chung bằng dụng cụ đo phù hợp. Không lấy sàn hoặc trần làm chuẩn duy nhất nếu chưa kiểm tra độ ngang của chúng.

Tấm đầu tiên cần được căn đúng theo đường chuẩn và phương đứng. Với tấm tiếp theo, đối chiếu các rãnh tương ứng ở phía trên, giữa và dưới trước khi cố định hoàn tất. Cách kiểm tra này giúp phát hiện tấm bị nghiêng hoặc có sai khác vị trí rãnh mà việc nhìn riêng mép tấm khó nhận ra.

Nếu tường hoặc khung đỡ không phẳng, cần xử lý mặt đỡ theo phương án thi công. Chêm cân mặt phẳng và điều chỉnh cao độ là hai thao tác khác nhau; chêm phía sau không thể sửa được một rãnh đã gia công sai vị trí trên tấm. Không nên ép tấm theo bề mặt cong rồi dùng lực siết để che sai lệch.

Các vấn đề về nền tường, liên kết và tải trọng cần được xem xét trên toàn bộ kết cấu. Xem bài 9 lỗi sai khi thi công vách Slatwall cần tránh để rà soát thêm các yếu tố này.

Phát hiện rãnh lệch thì kiểm tra từ đâu

Trước tiên, xác nhận hai tấm đang đúng chiều và đúng vị trí trên bản vẽ. Sau đó đo vị trí các rãnh từ cùng một mép chuẩn, thay vì chỉ nhìn khe nối bằng mắt.

Nếu các hàng lệch gần như cùng một khoảng, hãy kiểm tra khoảng cách đến rãnh đầu tiên và cao độ đặt tấm. Nếu mức lệch tăng dần, hãy kiểm tra bước rãnh, độ vuông và độ nghiêng. Đây là những hướng khoanh vùng ban đầu; kết luận sửa ở xưởng hay tại công trình phải dựa trên số đo thực tế.

Trường hợp các hàng khớp khi đặt trên mặt phẳng nhưng lệch sau khi cố định lên vách, cần kiểm tra lại mặt đỡ và vị trí lắp. Nếu đã lệch ngay ở mẫu ghép tại xưởng, nên dừng để kiểm tra phôi, file và thiết lập máy trước khi tiếp tục sản xuất.

Mẻ cạnh, cháy rãnh hoặc sai mặt cắt là nhóm lỗi gia công khác, không nên xử lý bằng cách dịch chuyển tấm trên vách. Bạn có thể xem phần lỗi gia công trong bài cách soi rãnh tấm MDF làm Slatwall.

Xưởng cần chuẩn bị gì trước khi đặt vật tư Slatwall

Để trao đổi đúng nhu cầu, xưởng nên chuẩn bị loại máy CNC đang sử dụng, loại và độ dày tấm, mẫu nhôm dự kiến cùng bản vẽ bố trí vách. Với công trình ghép nhiều tấm, bổ sung kích thước từng tấm, chiều lắp và vị trí các đường rãnh cần nối tiếp.

Nếu muốn gia công tấm tại địa phương và nhận vật tư chuyên dụng từ RackVN, bạn có thể tham khảo giải pháp thi công Slatwall từ xa để chọn phương án phù hợp.

RackVN cung cấp mũi soi CNC, cây nhôm T và phụ kiện cài rãnh, hỗ trợ xưởng đối chiếu hệ vật tư trước khi triển khai. Gửi bản vẽ vách và mẫu nhôm qua
